ท่อลมอลูมิเนียม เป็นท่ออ่อนสำหรับงานระบายอากาศ ดูดอากาศ และลำเลียงลมในระบบ HVAC และงานอุตสาหกรรม มีจุดเด่นด้านน้ำหนักเบา สามารถโค้งงอและปรับแนวติดตั้งได้ง่าย จึงเหมาะกับพื้นที่ที่มีข้อจำกัดหรือแนวเดินท่อที่ซับซ้อน ผลิตภัณฑ์มีหลายรูปแบบ เช่น ท่ออลูมิเนียมฟอยล์, ท่ออลูมิเนียมฟอยล์หลายชั้น, ท่อแบบกึ่งแข็ง และท่อหุ้มฉนวน ซึ่งแต่ละประเภทเหมาะกับอุณหภูมิ สภาพแวดล้อม และลักษณะการใช้งานแตกต่างกัน การเลือกใช้งานควรพิจารณาทั้งขนาดท่อ ระยะทาง อุณหภูมิ และลักษณะของระบบ เพื่อให้การไหลของอากาศมีประสิทธิภาพและติดตั้งได้เหมาะสม
ท่ออลูมิเนียมสำหรับระบบลมมีให้เลือกหลายประเภท โดยแต่ละแบบถูกออกแบบให้เหมาะกับลักษณะงานที่แตกต่างกัน ทั้งงานระบายอากาศทั่วไป ระบบปรับอากาศ งานดูดควัน งานส่งลม และงานที่ต้องการลดการสูญเสียความร้อนหรือความเย็นแบบท่อลมอลูมิเนียมฟอยล์ เหมาะกับงานที่ต้องการน้ำหนักเบา ความยืดหยุ่นสูง และติดตั้งง่าย สามารถดัดโค้งตามแนวพื้นที่ได้สะดวก จึงนิยมใช้กับระบบระบายอากาศ งานต่อเครื่องดูดอากาศ และระบบ HVAC ภายในอาคาร สำหรับงานที่ต้องการโครงสร้างแข็งแรงขึ้น สามารถเลือกใช้ ท่ออลูมิเนียมฟอยล์หลายชั้น ซึ่งช่วยเพิ่มความทนทานต่อการฉีกขาดและการใช้งานต่อเนื่อง เหมาะกับงานที่มีการเคลื่อนย้ายหรือมีโอกาสสัมผัสกับพื้นผิวอื่นระหว่างการติดตั้ง

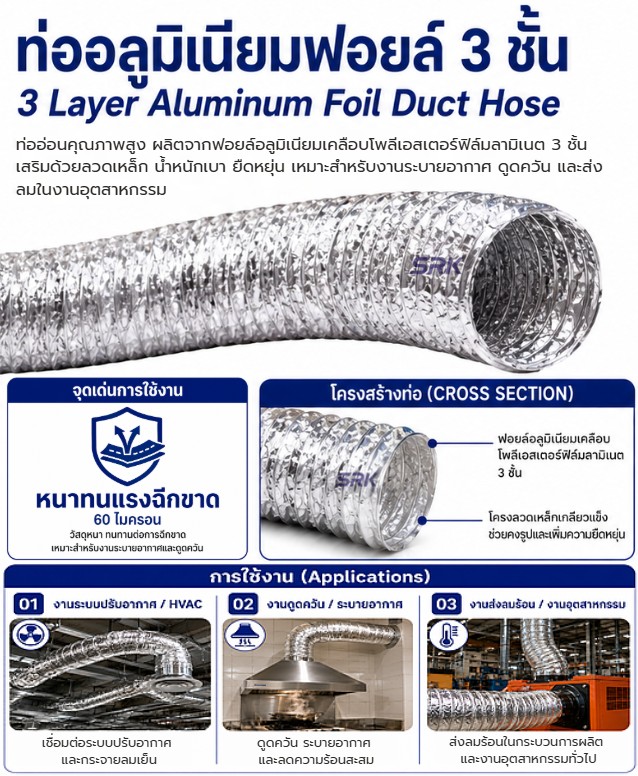

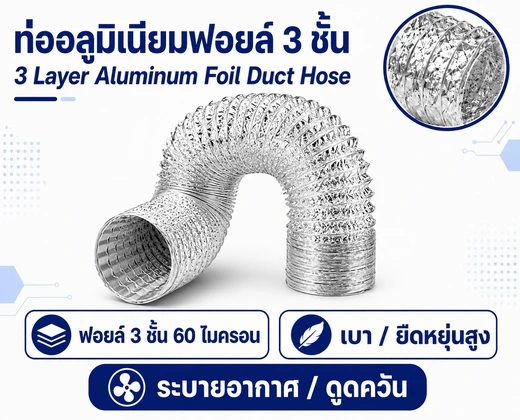

จำหน่ายท่ออลูมิเนียมฟอยล์ที่ใช้ในงานระบายอากาศและดูดควันสามารถทนความร้อนได้สูงสุดประมาณ 150°Cย หนา 60 ไมครอน 3 ชั้น เป็นวัสดุที่ออกแบบมาเพื่อรองรับงานระบายอากาศและดูดควันในสภาพแวดล้อมที่ต้องการความทนทานสูง โครงสร้างแบบ 3 ชั้น ช่วยเพิ่มความแข็งแรง ลดการฉีกขาด และป้องกันการรั่วไหลของอากาศ ท่อฟอยล์ชนิดนี้เป็นตัวเลือกที่ดีสำหรับการใช้งานที่ต้องการ ความทนทาน ความปลอดภัย และประสิทธิภาพสูง ในระบบลำเลียงอากาศขอใบเสนอราคา / สอบถามเพิ่มเติม ติดต่อเราได้ค่ะ!
ท่ออลูมิเนียมฟอยล์แบบเปลือย
✅ ผลิตจากอลูมิเนียมฟอยล์ 3 เกรดพรีเมียม แข็งแรง ทนทาน
✅ น้ำหนักเบา ดัดโค้งงอได้ง่าย ติดตั้งสะดวก
✅ ทนต่อความร้อนและการกัดกร่อน
💡 เหมาะสำหรับ: ระบบระบายอากาศทั่วไป เช่น ห้องครัว ห้องน้ำ และเครื่องดูดควันในโรงงาน

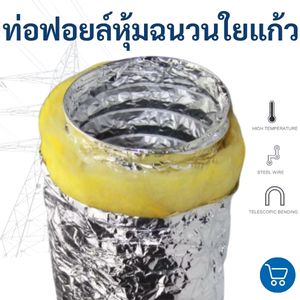

ท่ออลูมิเนียมฟอยล์แบบหุ้มฉนวน
✅ โครงสร้างแข็งแรง มีชั้นฉนวนใยแก้ว ช่วยป้องกันการสูญเสียพลังงาน
✅ ลดเสียงรบกวนจากการไหลเวียนของอากาศ
✅ ทนทานต่อการลามไฟ ปลอดภัยต่อการใช้งาน
💡 เหมาะสำหรับ: ระบบปรับอากาศ และงานที่ต้องควบคุมอุณหภูมิ เช่น อาคารสำนักงาน โรงงาน หรือโรงพยาบาล
ความยืดหยุ่นสูง ท่ออลูมิเนียมฟอยล์ชนิดนี้สามารถดัดโค้งงอได้ง่าย เหมาะสำหรับติดตั้งในพื้นที่ที่มีข้อจำกัดเรื่องขนาดหรือความซับซ้อนของระบบ โดยโครงสร้างภายในใช้ลวดสปริงเคลือบทองแดงป้องกันสนิม ช่วยรักษารูปทรงและความแข็งแรงของท่อในระยะยาว
ทนทานและไม่ลามไฟ ด้วยวัสดุอลูมิเนียมฟอยล์และโพลิเอสเตอร์ที่ยึดติดกันด้วยกาวชนิดพิเศษ ทำให้ท่อมีความทนทานสูง ไม่ฉีกขาดง่าย และไม่ลามไฟ (Fire Retardant) ซึ่งช่วยเพิ่มความปลอดภัยในการใช้งานในระบบที่ต้องเผชิญไอร้อนหรือสารเคมี
ทนความร้อนและสึกกร่อน ท่อสามารถทนอุณหภูมิได้สูงสุดถึง 120 องศาเซลเซียส และยังทนต่อการสึกกร่อนจากไอระเหยของสารเคมี ควันไฟ และไอน้ำร้อนได้ดี ทำให้เหมาะสำหรับการใช้งานในระบบระบายอากาศและปรับอากาศ
น้ำหนักเบา ติดตั้งง่าย ท่อฟอยด์มีน้ำหนักเบาเมื่อเทียบกับท่อประเภทอื่น เช่น ท่อเหล็กหรือท่อ PVC ทำให้ง่ายต่อการขนย้ายและติดตั้ง ไม่จำเป็นต้องใช้เครื่องมือพิเศษ ใช้เพียงเทปพันสายไฟหรือสายรัดเพื่อยึดท่อเข้ากับระบบส่งลมได้อย่างมั่นคงและรวดเร็ว
ท่อฟอยด์ ท่อส่งลม ร้อน เย็น ขนาด 2นิ้ว-24นิ้ว มีความยางมาตรฐาน 10 เมตร เหมาะสำหรับระบบระบายอากาศ ที่มีแรงดันระดับต่ำถึงสูง โครงสร้างทนต่อการฉีกขาดยืดหยุ่น มีแกนในที่เรียบเมื่อติดตั้งอย่างถูกต้องซึ่งมีการสูญเสียแรงเสียดทานต่ำ ต้านทานสูง สามารถทนต่อแรงกดอากาศปานกลาง ต้นทุนการดำเนินงานต่ำท่อบีบอัดช่วยลดต้นทุนการขนส่งและ การจัดเก็บ ไม่มีการรั่วไหลของอากาศ สปริงลวดเหล็กสปริงช่วยให้มั่นใจในความมั่นคงของมิติต่อต้านการละเมิดทางกลและให้การกระจายอากาศที่มีประสิทธิภาพมากขึ้น
การวัดขนาดเส้นผ่านศูนย์กลางของท่อ (Diameter)
การวัดเส้นผ่านศูนย์กลางภายใน (Internal Diameter – ID):
การวัดเส้นผ่านศูนย์กลางภายในของท่อ (ID) ทำได้โดยการใช้เครื่องมือวัดที่มีขนาดที่สามารถวัดได้ตรงกับขนาดภายในของท่อ เช่น เวอร์เนีย หรือเครื่องมือวัดขนาดท่อที่มีความแม่นยำสูง เมื่อวัดค่า ID อย่างถูกต้อง จะช่วยให้เลือกท่อที่มีขนาดเหมาะสมกับการใช้งาน เช่น ระบบระบายอากาศหรือระบบส่งของเหลวในท่อ.
การวัดเส้นผ่านศูนย์กลางภายนอก (External Diameter – OD):
การวัดเส้นผ่านศูนย์กลางภายนอกของท่อ (OD) ทำได้โดยการใช้เครื่องมือวัดที่เหมาะสม เช่น ไมโครมิเตอร์ หรือเครื่องมือวัดขนาดที่สามารถวัดได้ตรงกับเส้นผ่านศูนย์กลางภายนอกของท่อ หากต้องการคำนวณค่า OD จากเส้นรอบวง สามารถทำได้โดยการวัดเส้นรอบวงของท่อแล้วนำค่ามาหารด้วยค่าคงที่ (π หรือ 3.1416) เพื่อหาค่าเส้นผ่านศูนย์กลางที่ถูกต้อง.
การเลือกเครื่องมือวัดที่เหมาะสม:
เพื่อให้การวัดเส้นผ่านศูนย์กลางทั้งภายในและภายนอกเป็นไปได้อย่างแม่นยำ ควรเลือกเครื่องมือวัดที่มีความละเอียดสูงและเหมาะสมกับประเภทท่อที่ใช้งาน ตัวอย่างเช่น การใช้เวอร์เนียแบบดิจิตอลเพื่อความสะดวกและแม่นยำในการวัด หรือการใช้ไมโครมิเตอร์สำหรับท่อขนาดเล็กที่ต้องการความแม่นยำสูง.
การคำนวณเส้นผ่านศูนย์กลางจากเส้นรอบวง:
หากการวัดเส้นผ่านศูนย์กลางเป็นเรื่องยากหรือไม่สะดวก สามารถใช้วิธีการคำนวณจากเส้นรอบวง (Circumference) ของท่อได้ โดยการวัดเส้นรอบวงแล้วนำค่ามาหารด้วยค่า π (3.1416) จะได้ค่าเส้นผ่านศูนย์กลางของท่อ ซึ่งการคำนวณนี้เป็นวิธีที่ใช้กันบ่อยในกรณีที่ไม่สามารถวัดตรงกับเส้นผ่านศูนย์กลางได้
เครื่องมือวัดเส้นรอบวง (Circumference Tape or Measuring Tape):
ในกรณีที่การวัดเส้นผ่านศูนย์กลางตรงๆ ไม่สามารถทำได้ หรือเป็นท่อขนาดใหญ่ การวัดเส้นรอบวง (Circumference) ของท่อแล้วคำนวณเส้นผ่านศูนย์กลางสามารถทำได้โดยใช้เครื่องมือวัดเช่น เทปวัดที่มีความยืดหยุ่นและสามารถพันรอบท่อได้ จากนั้นใช้สูตรคำนวณเส้นผ่านศูนย์กลางโดยการหารเส้นรอบวงด้วยค่า π (ประมาณ 3.1416).
เวอร์เนียคาลิปเปอร์ (Vernier Caliper):
เครื่องมือวัดที่นิยมใช้ในการวัดขนาดภายในและภายนอกของท่อได้อย่างแม่นยำ เวอร์เนียคาลิปเปอร์มีทั้งแบบดิจิตอลและแบบอนาล็อก ซึ่งสามารถวัดได้ทั้งเส้นผ่านศูนย์กลางภายใน (ID) และภายนอก (OD) โดยการใช้ปลายของเครื่องมือวัดสัมผัสกับขอบของท่อ เพื่อให้ได้ค่าที่ละเอียดและแม่นยำสูง.
ท่อฟอยด์แบบมาตรฐานเป็นท่อระบายอากาศที่ผลิตจากแผ่นฟอยล์อลูมิเนียม 3 ชั้น ประกอบด้วยโครงสร้างลวดสปริงเคลือบทองแดงที่ช่วยให้ท่อมีความยืดหยุ่นและคงรูปได้ดี คุณสมบัติเด่นของท่อชนิดนี้คือความเบาและติดตั้งง่าย ทำให้เหมาะสำหรับงานระบบระบายอากาศทั่วไป เช่น การติดตั้งในบ้านพักอาศัย อาคารสำนักงาน หรือโรงงานขนาดเล็ก
เนื่องจากไม่มีการเพิ่มชั้นฉนวน ท่อชนิดนี้จึงมีต้นทุนต่ำกว่าและสามารถใช้งานได้ในพื้นที่ที่ไม่ต้องการควบคุมอุณหภูมิอย่างเข้มงวด อย่างไรก็ตาม ท่ออลูมิเนียมฟอยล์แบบมาตรฐานเหมาะที่สุดสำหรับการระบายอากาศที่ระยะทางไม่ยาวเกินไปและไม่เสี่ยงต่อการควบแน่นของไอน้ำ เพื่อให้ระบบทำงานได้อย่างเต็มประสิทธิภาพและลดปัญหาการสึกกร่อนในระยะยาว
ระบบปรับอากาศและระบายอากาศ (HVAC) มักใช้ในระบบปรับอากาศทั้งในอาคารและอุตสาหกรรม เนื่องจากท่อมีความยืดหยุ่น สามารถติดตั้งในพื้นที่ที่จำกัดหรือพื้นที่ที่ไม่สามารถใช้ท่อแข็งได้ เช่น การติดตั้งท่อระบายอากาศในโรงงานหรืออาคารสูง ที่ต้องการการจัดการลมที่มีประสิทธิภาพและไม่เสียพื้นที่มากจนเกินไป ท่อชนิดนี้ยังช่วยป้องกันการรั่วของอากาศและลดการสูญเสียพลังงานได้ดี.
การระบายความร้อนในอุตสาหกรรม ในโรงงานอุตสาหกรรมที่มีกระบวนการผลิตที่ปล่อยความร้อนสูง เช่น โรงงานผลิตไฟฟ้า หรือโรงงานอิเล็กทรอนิกส์ ท่อเฟล็กซ์อลูมิเนียมฟอยล์ถูกใช้ในการระบายความร้อนจากเครื่องจักรหรือเครื่องมือที่ทำงานในอุณหภูมิสูง ท่อชนิดนี้ช่วยให้การระบายความร้อนมีประสิทธิภาพ และยังช่วยให้เครื่องจักรไม่ร้อนเกินไป ซึ่งอาจทำให้เกิดความเสียหายได้.
การติดตั้งท่อระบายอากาศในโรงเรือนเกษตร สำหรับการเกษตรในโรงเรือน เช่น โรงเรือนสำหรับการปลูกพืชที่ต้องการการควบคุมอุณหภูมิและความชื้น ท่อเฟล็กซ์อลูมิเนียมฟอยล์จะช่วยในการระบายอากาศและควบคุมความร้อนภายในโรงเรือนให้มีการไหลเวียนที่เหมาะสม ช่วยให้การเติบโตของพืชเป็นไปได้อย่างมีประสิทธิภาพ ท่อชนิดนี้ยังมีคุณสมบัติในการป้องกันการสะสมของความร้อนที่อาจเกิดจากแสงแดดได้ดี.
การใช้ในระบบระบายอากาศของอาคารเชิงพาณิชย์
ท่อเฟล็กซ์อลูมิเนียมฟอยล์มักใช้ในอาคารสำนักงานหรือห้างสรรพสินค้า เพื่อช่วยในการระบายอากาศและรักษาความเย็นภายในอาคาร โดยเฉพาะในพื้นที่ที่มีการจัดการอากาศและการควบคุมอุณหภูมิอย่างเข้มงวด เช่น ห้องประชุม ห้องอาหาร หรือห้องสันทนาการที่มีจำนวนผู้ใช้บริการมาก ท่อชนิดนี้มีคุณสมบัติในการป้องกันการรั่วไหลของอากาศ และสามารถช่วยประหยัดพลังงานได้จากการลดการสูญเสียความเย็นหรือความร้อนจากระบบ HVAC.
เมื่อเปรียบเทียบท่ออลูมิเนียมฟอยล์แบบมาตรฐานกับแบบหุ้มฉนวนใยแก้ว จะพบว่าทั้งสองชนิดมีคุณสมบัติและการใช้งานที่แตกต่างกัน โดยสามารถสรุปความแตกต่างได้ดังนี้
การควบคุมอุณหภูมิ
– แบบมาตรฐาน: ไม่มีฉนวนป้องกันความร้อนหรือความเย็น เหมาะสำหรับการระบายอากาศทั่วไปที่ไม่มีข้อกำหนดเรื่องการควบคุมอุณหภูมิ
– แบบหุ้มฉนวนใยแก้ว: มีฉนวนใยแก้วช่วยลดการสูญเสียอุณหภูมิในระบบ ทำให้เหมาะสำหรับงานระบบปรับอากาศหรือพื้นที่ที่ต้องการรักษาอุณหภูม
การลดเสียงรบกวน
– แบบมาตรฐาน: ไม่มีคุณสมบัติลดเสียง อาจมีเสียงลมดังในระบบระบายอากาศ
– แบบหุ้มฉนวนใยแก้ว: ฉนวนใยแก้วช่วยดูดซับเสียง ทำให้ระบบทำงานเงียบกว่า
ความทนทานต่อความชื้น
– แบบมาตรฐาน: ไม่เหมาะสำหรับพื้นที่ที่มีความชื้นสูง เนื่องจากไม่มีการป้องกันการควบแน่นของไอน้ำ
– แบบหุ้มฉนวนใยแก้ว: ป้องกันการควบแน่นของไอน้ำ ลดปัญหาเชื้อราและการสะสมความชื้นในระบบ
ต้นทุนและการติดตั้ง
– แบบมาตรฐาน: ราคาถูกกว่า ติดตั้งง่าย น้ำหนักเบา
– แบบหุ้มฉนวนใยแก้ว: ราคาสูงกว่า แต่เหมาะสำหรับระบบที่ซับซ้อนและต้องการความทนทานในระยะยาว
การระบายอากาศในระบบท่อ (Ducting Systems) เป็นส่วนสำคัญในการควบคุมคุณภาพอากาศและการไหลเวียนของอากาศในอาคารและสถานที่ต่าง ๆ ระบบท่อระบายอากาศ (Ducting) ทำหน้าที่ขนส่งอากาศจากจุดหนึ่งไปยังอีกจุดหนึ่ง โดยการใช้งานที่เหมาะสมสามารถเพิ่มประสิทธิภาพการทำงานของระบบปรับอากาศ (HVAC), ระบบระบายความร้อน หรือการระบายอากาศจากพื้นที่ที่มีมลพิษหรือความร้อนสูง ตัวอย่างของการระบายอากาศในระบบท่อมีดังนี้
การเลือกประเภทท่อ ท่อระบายอากาศมีหลายประเภท เช่น ท่อเหล็ก, ท่อพลาสติก, ท่อเฟล็กซ์ หรือท่ออลูมิเนียมฟอยล์ การเลือกประเภทท่อที่เหมาะสมจะช่วยให้ระบบระบายอากาศทำงานได้อย่างมีประสิทธิภาพ ท่อที่ใช้ในระบบควรมีความทนทานต่อการกัดกร่อน ทนทานต่ออุณหภูมิสูง และสามารถขนส่งอากาศได้ในระยะทางที่ต้องการ.
การออกแบบระบบท่อ การออกแบบระบบท่อระบายอากาศจะต้องพิจารณาปัจจัยต่าง ๆ เช่น ขนาดของท่อ, ระยะทางของท่อ, ความเร็วของอากาศที่ต้องการระบาย, การเลือกใช้ท่อโค้งหรือท่อที่มีมุมงอ รวมถึงการเลือกตำแหน่งการติดตั้งที่สามารถลดการสูญเสียอากาศจากรอยต่อหรือท่อที่มีความต้านทานสูง.
วิธีการที่มีประสิทธิภาพในการควบคุมคุณภาพอากาศและอุณหภูมิภายในอาคาร โดยท่อท่อลมอลูมิเนียมฟอยล์นั้นทำจากวัสดุอลูมิเนียมฟอยด์ที่มีความยืดหยุ่นและทนทาน ท่อชนิดนี้สามารถใช้ในการดูดอากาศเสียหรืออากาศร้อนออกจากพื้นที่หนึ่งและนำอากาศสดใหม่เข้ามาได้ โดยจะช่วยในการปรับสมดุลอากาศภายในอาคาร ซึ่งเหมาะสำหรับการติดตั้งในระบบระบายอากาศที่ต้องการความยืดหยุ่นสูง และสามารถใช้ได้ทั้งในพื้นที่ที่มีการเคลื่อนไหวหรือพื้นที่ที่จำกัด ตัวอย่างการใช้งานท่อดูดอากาศในอาคาร: ระบบปรับอากาศ (HVAC) ท่อเป็นส่วนสำคัญในระบบ HVAC ของอาคารหลายประเภท เช่น อาคารสำนักงาน, ห้างสรรพสินค้า, หรืออาคารที่มีจำนวนผู้ใช้บริการมาก การใช้ท่อฟอยล์ทำให้สามารถระบายอากาศร้อนออกจากพื้นที่ที่มีการใช้งานอย่างหนัก (เช่น ห้องประชุม หรือห้องคอมพิวเตอร์) และนำอากาศเย็นเข้ามาแทนที่ได้อย่างมีประสิทธิภาพ โดยท่อสามารถติดตั้งได้ง่ายและมีน้ำหนักเบา.
Extent (การยืดหรือขยายความยาวท่อ Flex): ขั้นตอนนี้หมายถึงการขยายหรือยืดความยาวของท่อให้พอดีกับระยะห่างระหว่างเครื่องดูดควันหรือพัดลมระบายอากาศกับจุดระบายอากาศภายนอกอาคาร ท่อที่ยืดหยุ่นจะช่วยให้สามารถปรับระยะทางได้ง่ายตามขนาดของพื้นที่ที่ต้องการให้ระบบระบายอากาศทำงานได้เต็มที่ โดยไม่ต้องมีการบีบหรือดัดท่อเกินไป ซึ่งอาจทำให้การไหลของอากาศหรือควันไม่ดีเท่าที่ควร.
Adjust (การปรับทิศทางท่อ): หลังจากการเลือกขนาดและยืดขยายท่อแล้ว ขั้นตอนถัดไปคือการปรับทิศทางของท่อให้โค้งหรือหมุนไปตามทิศทางที่ต้องการเพื่อให้เหมาะสมกับโครงสร้างของอาคารและตำแหน่งที่ต้องการติดตั้ง เช่น การหลีกเลี่ยงสิ่งกีดขวางในพื้นที่ หรือการจัดเรียงท่อให้สะดวกต่อการติดตั้งและการบำรุงรักษา โดยการดัดท่อให้โค้งงอในทิศทางที่ต้องการสามารถช่วยให้ท่อทำงานได้อย่างเต็มประสิทธิภาพ.
Connect (การเชื่อมต่อท่อ): ขั้นตอนสุดท้ายคือการเชื่อมต่อท่อเข้ากับเครื่องดูดควันหรือพัดลมระบายอากาศ และจุดระบายอากาศภายนอกอาคารให้แน่นหนา โดยการใช้ข้อต่อหรืออุปกรณ์ช่วยในการยึดท่อให้ติดแน่น เพื่อป้องกันการรั่วซึมของอากาศหรือควันที่อาจเกิดขึ้นระหว่างการทำงานของระบบระบายอากาศ การเชื่อมต่อท่อให้แน่นหนาจะช่วยให้การไหลของอากาศหรือควันมีประสิทธิภาพสูงสุด และช่วยประหยัดพลังงานจากการสูญเสียอากาศที่รั่ว.
ท่อลมอลูมิเนียมฟอยล์ เคลือบลามิเนต เกลียวลวดเหล็กแรงดึงสูง ไม่จำเป็นต้องมีเครื่องมือพิเศษสำหรับการตัดง่านโดยกรรไกรหรือคัตเตอร์ ในกรณีเกิดไฟไหม้จะไม่มีการปล่อยก๊าซพิษ ผลิตภัณฑ์ได้รับการทดสอบเรียบร้อยแล้วสำหรับทนไฟ สามารถโค้งงอในทิศทางใดก็ได้ วัสดุ: อลูมิเนียมฟอยล์ ลวดเหล็กสองประเภท: 3 ชั้นผลิตภัณฑ์ของเราอยู่ในความต้องการขนาดใหญ่และเรามีสต็อกจำนวนมากเราสามารถมีราคาถูกด้วยคุณภาพสูง ติดต่อเราเพื่อขอข้อมูลเพิ่มเติม
ข้อมูลรูปแบบท่อ Flexible Aluminum Duct ทั้งชนิดฟอยล์อ่อน กึ่งแข็ง และหุ้มฉนวน รวมถึงการเลือกใช้งานกับระบบระบายอากาศ และ HVAC

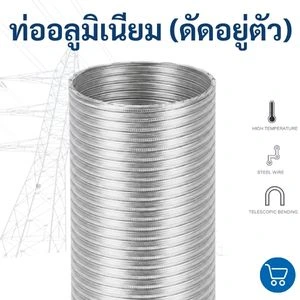

ผลิตภัณฑ์กลุ่มนี้มีหลายโครงสร้าง เช่น ท่ออลูมิเนียมฟอยล์แบบอ่อน ที่ยืดหยุ่นและพับเก็บได้ ท่ออลูมิเนียมกึ่งแข็ง (Semi Rigid) ที่สามารถดัดขึ้นรูปและคงแนวโค้งได้ และ ท่อฟอยล์หุ้มฉนวน ซึ่งเพิ่มชั้นฉนวนรอบท่อ สำหรับงานที่ต้องควบคุมการถ่ายเทความร้อน หรือการควบแน่นตามเงื่อนไขการติดตั้ง
แบบฟอยล์อ่อน เหมาะกับแนวเดินท่อที่ต้องการความยืดหยุ่น หรือมีข้อจำกัดด้านพื้นที่ ส่วน แบบกึ่งแข็ง เหมาะกับการติดตั้งที่ต้องการดัดท่อ ให้คงรูปตามแนวเดินท่อ โดยไม่ต้องใช้จุดพยุงมากเท่าท่ออ่อน ในบางลักษณะการติดตั้ง ทั้งนี้ควรตรวจสอบความสามารถในการดัด ระยะรองรับ และสเปกของรุ่นจริง

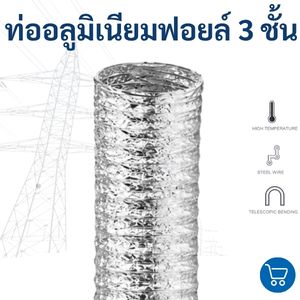

ท่อฟอยล์ 3 ชั้นเป็นโครงสร้างที่ใช้ อลูมิเนียมฟอยล์ร่วมกับชั้นเสริมแรง ตามรูปแบบของผู้ผลิต ช่วยให้ตัวท่อมีความยืดหยุ่น สำหรับงานส่งลมและระบายอากาศ ในระบบปรับอากาศหรือช่องระบายอากาศ
ก่อนใช้งานควรตรวจสอบอุณหภูมิ ความดัน ความเร็วลม และข้อกำหนด ด้านการลามไฟของรุ่นจริง โดยไม่ควรนำไปใช้กับการลำเลียงวัสดุขัดสี หรืออากาศที่ร้อนเกินพิกัดของท่อ
ชนิดหุ้มฉนวน มีชั้นวัสดุฉนวนอยู่รอบท่อ ช่วยลดการถ่ายเทความร้อน ระหว่างอากาศภายในกับสภาพแวดล้อมภายนอก และอาจช่วยลดโอกาสเกิดหยดน้ำ บนผิวท่อเมื่อออกแบบและติดตั้งอย่างเหมาะสม
ส่วน ชนิดไม่หุ้มฉนวน มีโครงสร้างเรียบง่ายกว่า เหมาะกับงานที่ไม่มีข้อกำหนด ด้านการควบคุมความร้อนเป็นพิเศษ ควรเลือกโดยพิจารณาอุณหภูมิอากาศ ความชื้น และลักษณะระบบ HVAC
ควรเดินท่อให้มีแนวโค้งต่อเนื่อง หลีกเลี่ยงการหักพับหรือบีบแบน และพยายามลดจำนวนข้อโค้งที่ไม่จำเป็น เนื่องจากแนวท่อที่ยุบตัวหรือโค้งแคบเกินไป อาจเพิ่มความต้านทานต่อการไหลของอากาศ
สำหรับท่อแบบอ่อน ควรยืดท่อและจัดจุดรองรับ ให้เหมาะกับคู่มือผู้ผลิต พร้อมตรวจสอบการต่อเข้ากับหัวจ่ายลม ข้อต่อ และแคลมป์ให้แน่นหนา เพื่อลดการรั่วของอากาศ
ควรแจ้งประเภทท่อที่ต้องการ เช่น ฟอยล์อ่อน กึ่งแข็ง หรือหุ้มฉนวน พร้อมระบุเส้นผ่านศูนย์กลาง ความยาว จำนวน และลักษณะการใช้งาน
หากใช้กับระบบ HVAC หรืออากาศร้อน ควรแจ้งอุณหภูมิการใช้งาน ความดันหรือแรงดูดของระบบ พื้นที่ติดตั้ง และรูปแบบข้อต่อ เพื่อให้ทีมงานช่วยตรวจสอบสเปก และเลือกชนิดท่อได้เหมาะสม
